안녕하세요 @flyyou 입니다.

미나라고 아시는지요? 자바로 네트웍 프로그램을 쉽게 할 수 있도록 구성된 네트웍 개발 프레임워크라고 볼 수 있습니다.
지금은 Netty라는 이름으로 변경되어서 오플 프로젝트로 진행되고 있습니다.

자세한 사항은 MINA 나 Netty로 검색해보면 정말 수많은 자료가 나옵니다.
Netty는 아래 그룹스에서 활발하게 토론이 이루어지고 있습니다.
https://groups.google.com/forum/?utm_medium=email&utm_source=footer#!forum/netty-ko

이전에 대충 메모해둔 내용과 그려놓은 아키텍처 디자인이 있어서 기록에 남기기 위해서 이곳에 다시 정리해 봅니다.

(참고 : https://mina.apache.org/)

## What is Apache MINA ##
 * A Java open-source network application framework
   - high performance
   - high scalability
 * Abstract API
   - Event-driven
   - Asynchronous
   - Unit-testable
 * Implementations
   - Sockets & datagrams ? Java NIO & APR via Tomcat Native
   - Serial ports ? RXTX.org
   - In-VM pipes

## MINA Features ##
 * Unified API for various transport types:
   - TCP/IP & UDP/IP via Java NIO
   - Serial communication (RS232) via RXTX
   - In-VM pipe communication
   - You can implement your own!
 * Filter interface as an extension point; similar to Servlet filters
 * Low-level and high-level API:
   - Low-level: uses ByteBuffers
   - High-level: uses user-defined message objects and codecs
 * Highly customizable thread model:
   - Single thread
   - One thread pool
   - More than one thread pools
 * Out-of-the-box SSL · TLS · StartTLS support using Java 5 SSLEngine
 * Overload shielding & traffic throttling
 * Unit testability using mock objects
 * JMX managability
 * Stream-based I/O support via StreamIoHandler
 * Integration with well known containers such as PicoContainer and Spring

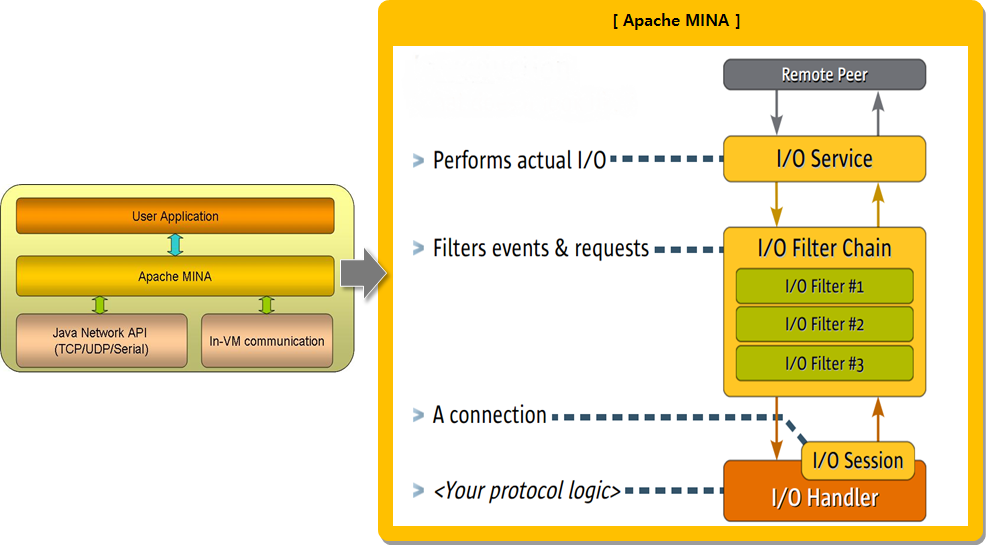

## MINA Key Concepts ##

![](https://steemitimages.com/DQme8k3fHoPT7sN1Y1M18CQQ1iGW3o9X49LYWYgoHKj1wZB/image.png)

## MINA in Action ##

아래 디자인은 실제로 제가 진행했던 과제에서 도입했던 디자인입니다.

* MINA의 Event-Driven 방식으로 I/O 수행 쓰레드와 비즈니스 로직처리 쓰레드를 분리
* Handler를 이용하는 방식으로 Pool지원

![](https://steemitimages.com/DQmNRX6DUjoQSRwuoAwX5oY3UicQtbqWmSgYEa81Az1KeLZ/image.png)

## Architecture Design ##

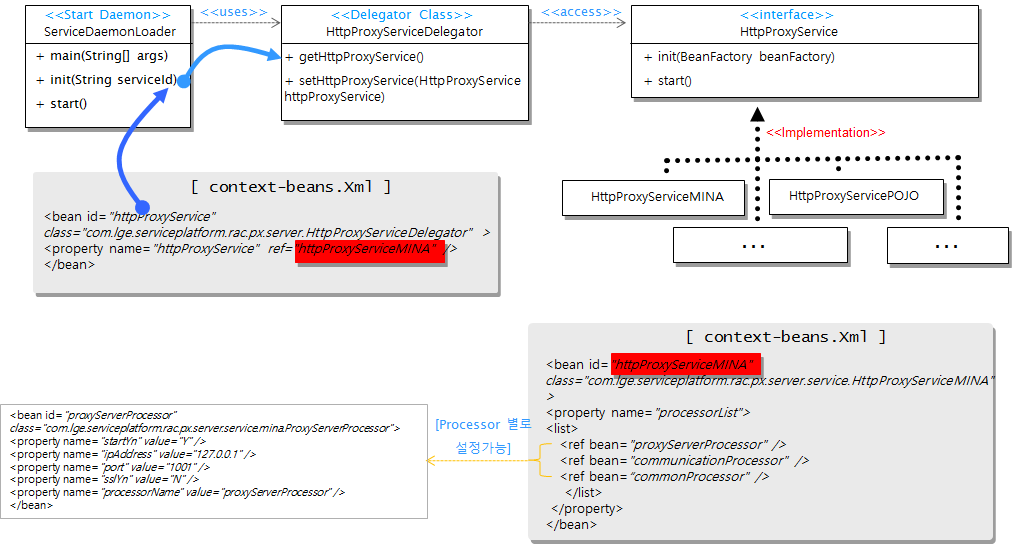

* Start Daemon 시에 ServiceDaemonLoader의 main()메쏘드 실행
* Main() 메쏘드에서 init() / start() 실행
  - Init() : Spring DI를 이용하여 HttpProxyService의 서버 종류를 선택
  - Start() : 선택된 HttpProxyServie 실행.

![](https://steemitimages.com/DQmb9fi9H1HkpgX755EHt825ZwrwHoLSKrgLtnXyXtt2Fe5/image.png)

* HttpProxyServie를 구현한 구현체(HttpProxyServiceMINA / HttpProxyServicePOJO)에서 start()메쏘드 실행시 해당 Bean Id에 list 형태로 매핑된 Processor Bean이 실행.
  - AbstractServiceProcessor을 구현한 해당 서비스 프로세스(ProxtServerProcessor / CommunicationProcessor / CommonProcessor)의 serviceStart() 메쏘드 실행

![](https://steemitimages.com/DQmPr8ewsC8fWxg9Amn9YzpCb1NDe5syjDGFB4GKBiMaHHi/image.png)

#### context-beans.xml ####
```xml
<bean id="proxyServerProcessor" class="com.~~~~~~~~~.service.mina.ProxyServerProcessor">
<property name="startYn" value="Y" />
<property name="ipAddress" value="127.0.0.1" />
<property name="port" value="1001" />
<property name="sslYn" value="N" />
<property name="processorName" value="proxyServerProcessor" />
</bean>
<bean id="httpProxyServiceMINA" class="com.~~~~~~~~~.service.HttpProxyServiceMINA" >
<property name="processorList">
<list>
   <ref bean="proxyServerProcessor" />
   <ref bean="communicationProcessor" />
   <ref bean="CommonProcessor" />
    </list>
 </property>
</bean>
```


* Http Client에서 요청시 MINA 실행 데몬은 Accept를 받아서 Agent에서 등록된(Session ID) Socket Object를 찾는다.
  - ServiceLocator는 동기화된 MAP으로 Command Socket Map과  Communication Socket Map의 Repository 역할.
  - Cashing으로 관리되며 Pooling.

![](https://steemitimages.com/DQmeVJ4hcHzn7iSzcZm7gfPMb7PUAdszJkUJ7EshZsvk6ZK/image.png)

## Class Diagram ###

![](https://steemitimages.com/DQmPfBEBi46wE8V1yqwKiSWea8ac1RBY2PnpjEWnP5ysZ7a/image.png)

요즘은 Netty가 책도 잘 나와있고 인터넷에 자료도 많아서 훨씬 도입하기가 쉽습니다.

좀 지난 자료지만 올려봅니다.
많은 의견 부탁드립니다.
