[목공이야기] 스툴 만들기 #3 - 스툴 상판 가공하기
스툴만든다고 한지가 벌써 서너달 되었고 마지막 포스팅이 두달전이었네요. 아 이 게으름 ㅠㅠ

[스툴 만들기 #1 - 다리 깍는 호돌박](https://www.steemzzang.com/undefined/@hodolbak/63pu3c-1)
[스툴 만들기 #2 - 랩으로 꽁꽁](https://www.steemzzang.com/zzan/@hodolbak/5t8d5e-2)

어제 공방에서 드디어 스툴 2개를 완성했습니다.
그래서 지난 포스팅에 이어서 좀 포스팅을 해볼게요.

마지막포스팅이 상판부재를 잘라서 랩으로 싸놓은 포스팅이었네요.

오늘 포스팅은

1. 포스너 비트를 이용한 상판 암장부 가공.
2. 밴드쏘를 이용한 상판의 원형 가공.
3. 트리머를 이용한 면가공.

입니다.

#### 1. 포스너 비트를 이용한 상판 암장부 가공.
---

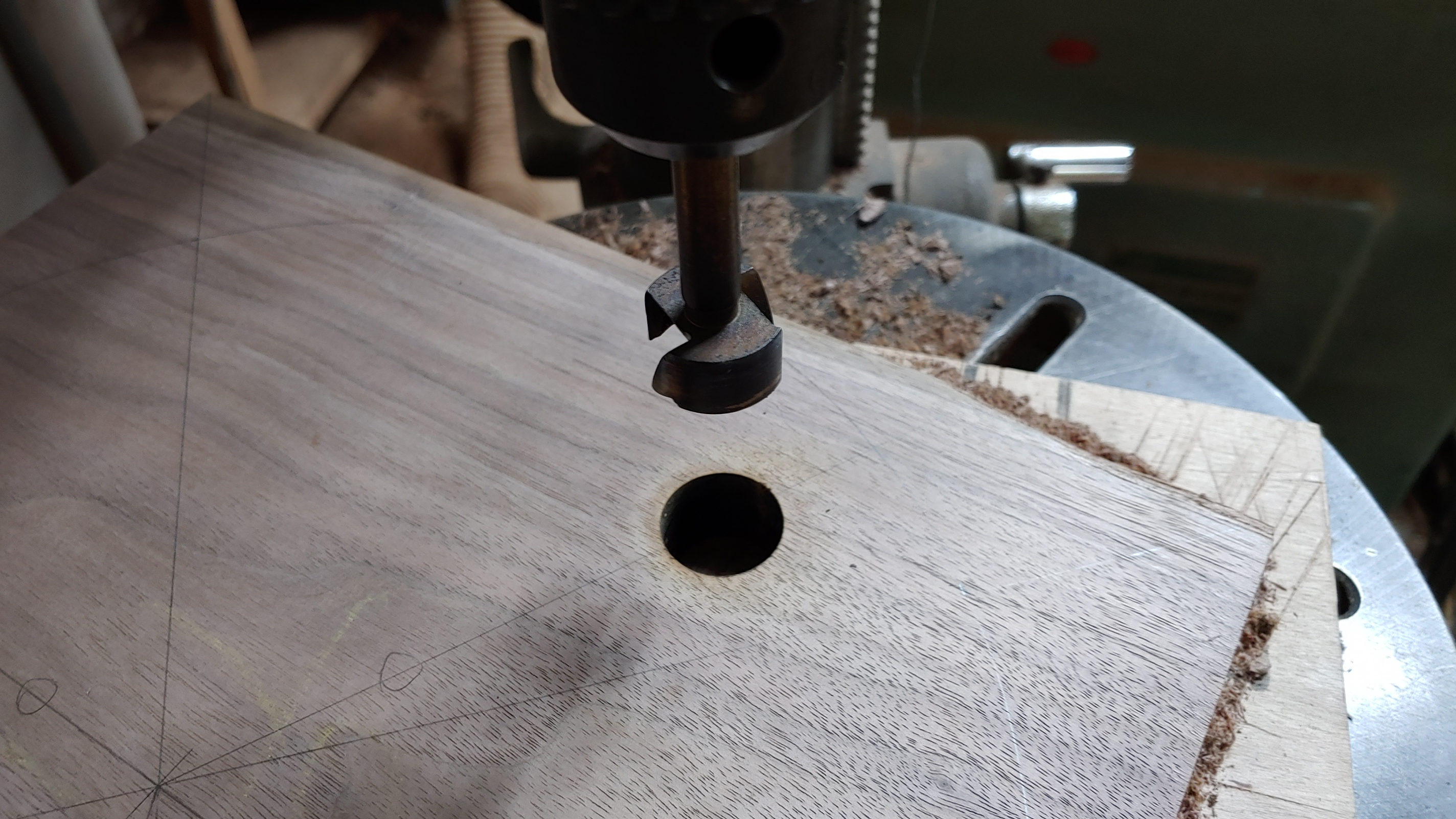

원형 다리의 숫장부가 상판에 결합될 수 있도록 암장부를 가공합니다.

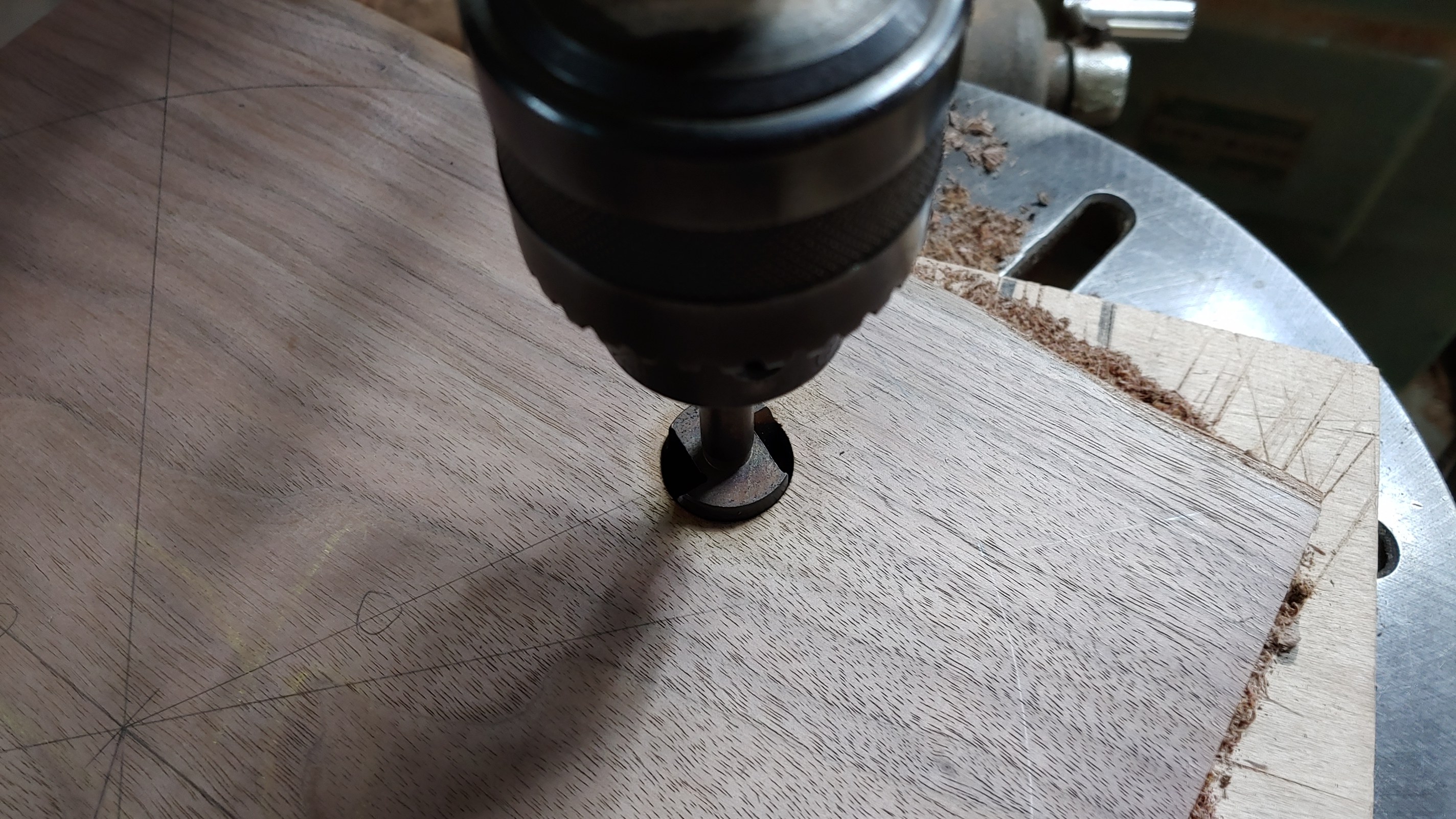

다리의 숫장부가 원형이가에 부재에 원형을 구멍을 낼 수 있는 포스너 비트라는 것을 드릴링 머신에 끼워 가공을 합니다.

![20190815_124257.jpg](https://cdn.steemitimages.com/DQmevLepPVe82V89KQRZpvPangJLxcoQjeAZfmbJPMW5BZX/20190815_124257.jpg)

![20190815_124305.jpg](https://cdn.steemitimages.com/DQmcbqSCiomhXLQLJuhx9o8zXUmrQWWoVyPMMApn25rN8QM/20190815_124305.jpg)

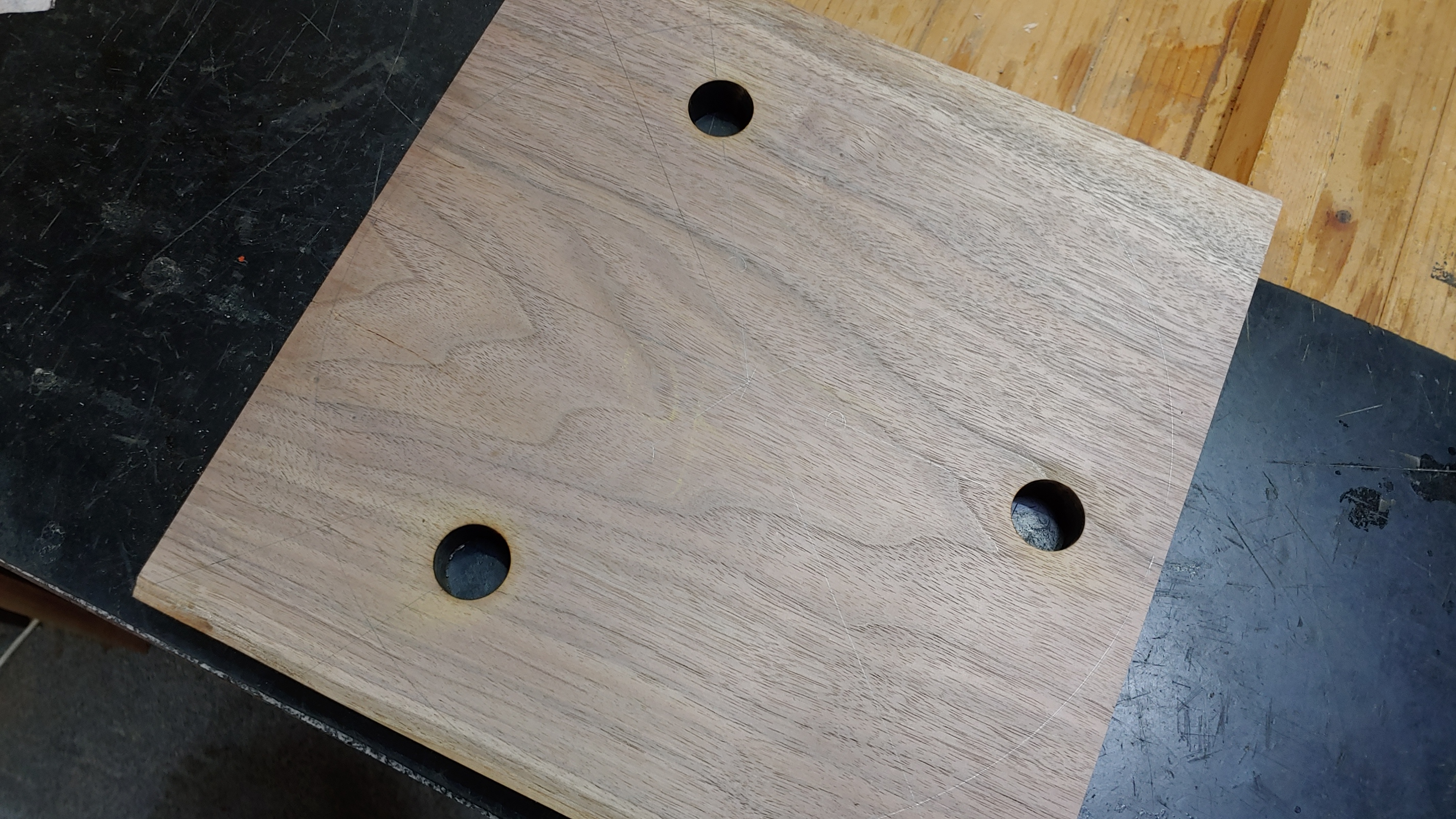

관통 장부를 할 것이기 때문에 구멍은 끝까지 뚫습니다.
다리가 세개니 구멍도 세개

![20190815_134802.jpg](https://cdn.steemitimages.com/DQmdmuSjrifUGnWPSPMZddS3EFr6SLCHvt7C8tFFcuj8jqf/20190815_134802.jpg)

#### 2. 밴드쏘를 이용한 상판의 원형 가공.
---

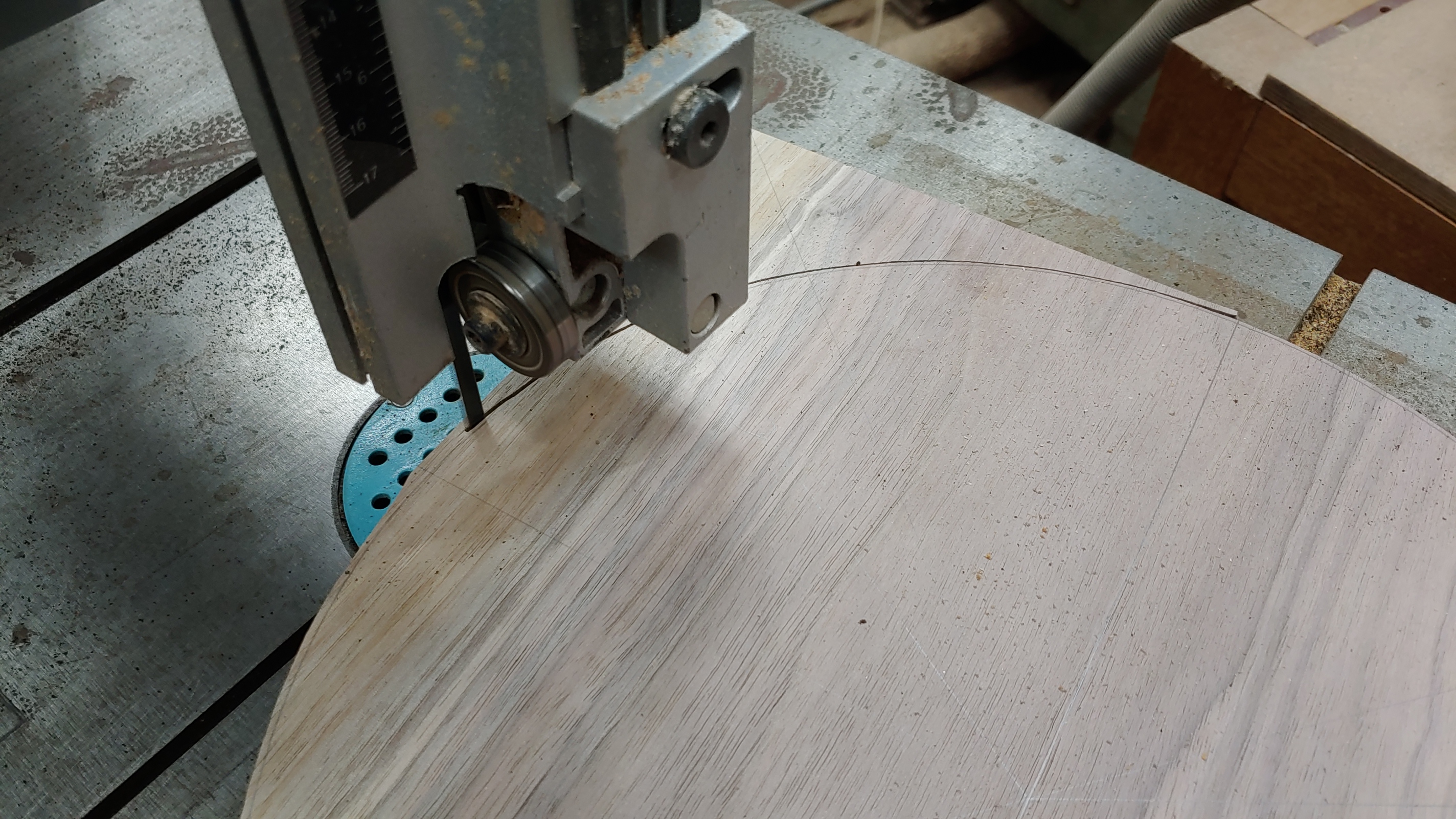

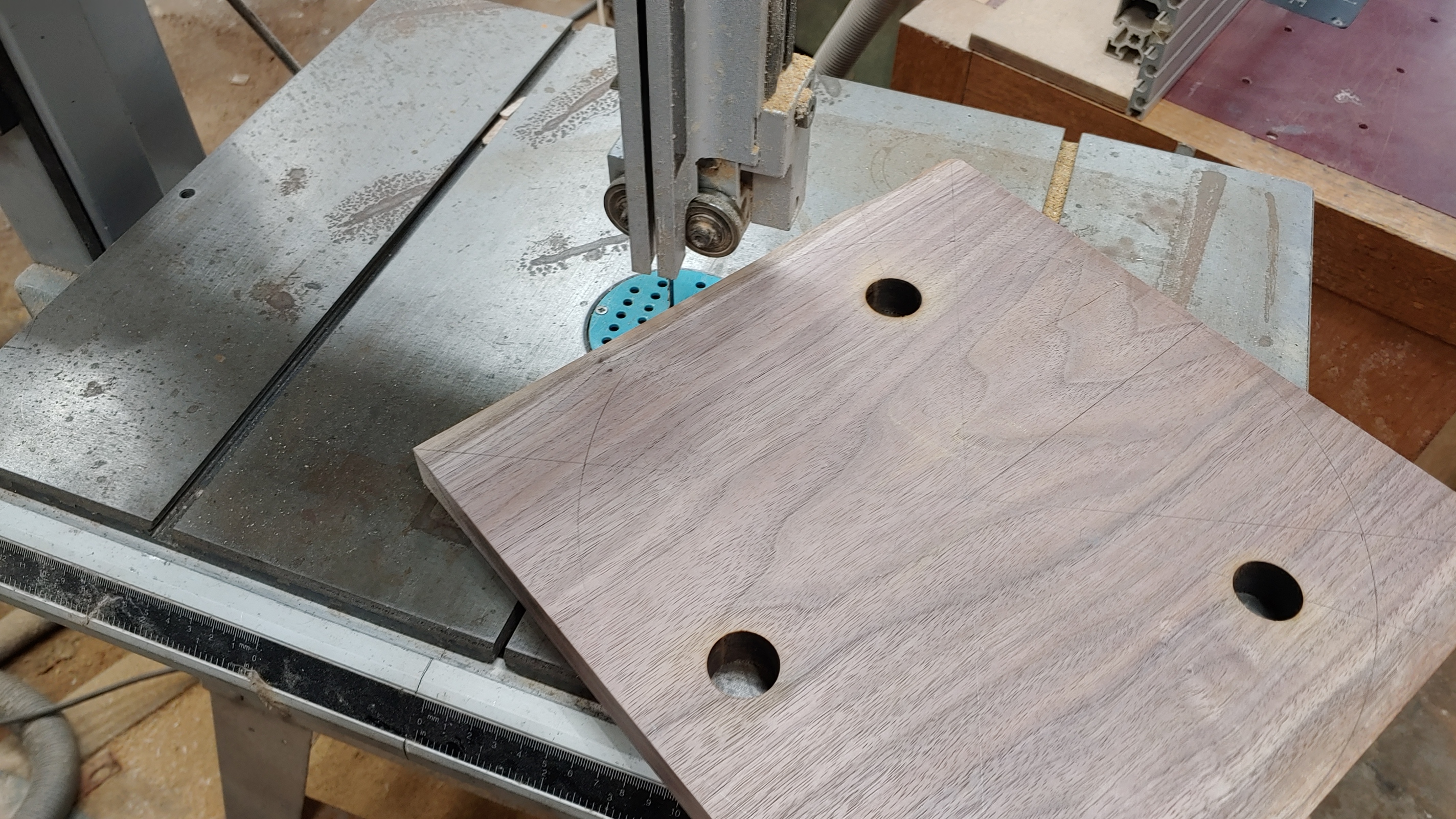

상판을 원형으로 가공을 할 것이기에 일단 밴드쏘란 녀석을 이용해서 상판을 가공합니다.
밴드쏘는 주로 곡선가공을 하거나 부재를 반으로 켜는 작업을 많이 하는데 사용합니다.

![20190815_134900.jpg](https://cdn.steemitimages.com/DQmWiiUfjPAgfwWNpxfZKzb8e99ACSbohCPbpAeNqJo6Ena/20190815_134900.jpg)

![20190815_142620.jpg](https://cdn.steemitimages.com/DQmacm62iSvyUW3dF9Jgw2UTCCvD9nWNy6eehzuxK3krR26/20190815_142620.jpg)

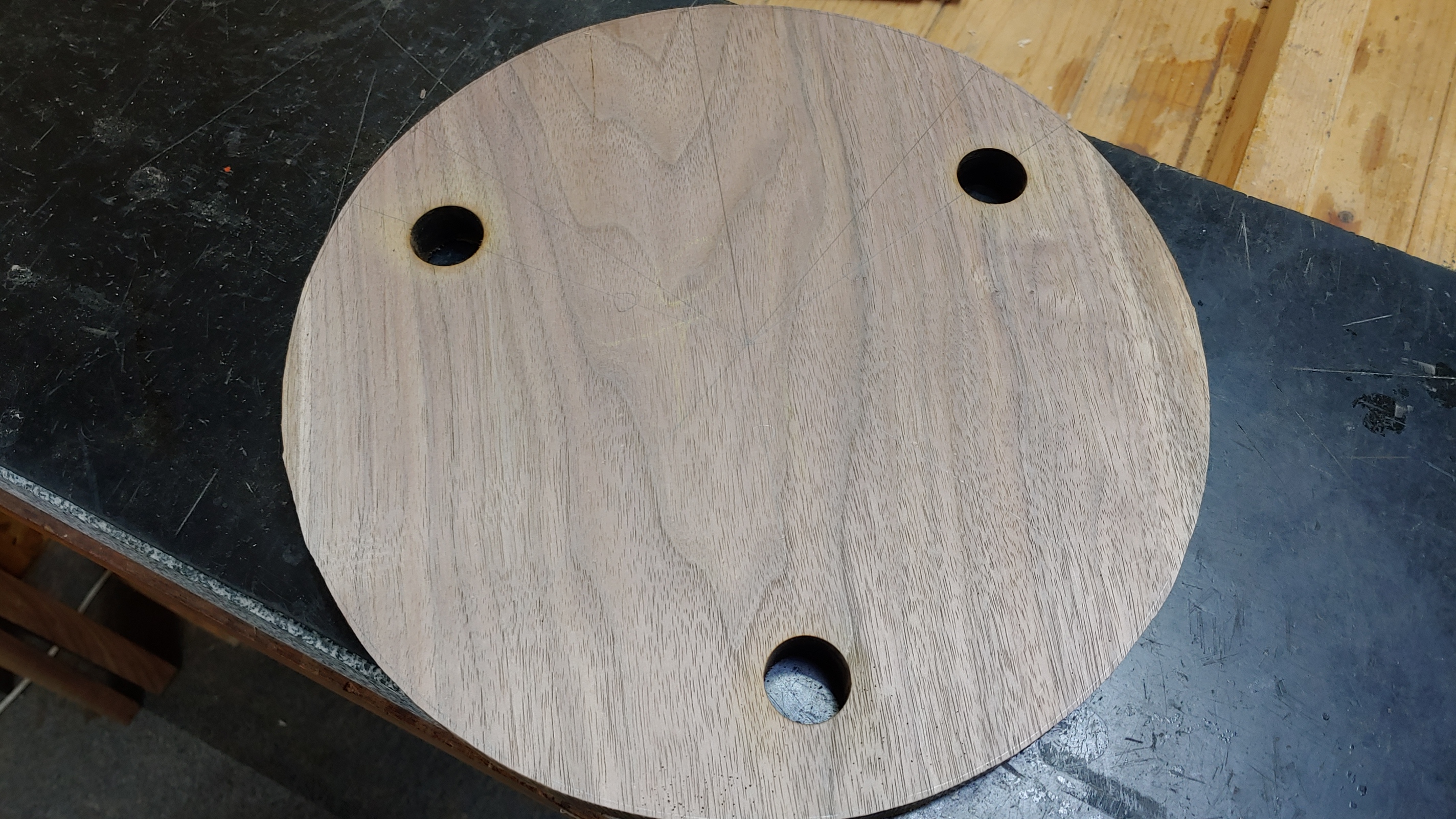

모든 장비사용에 있어 억지로 부하를 주게 되면 날물이 부러지거나 끊어지기에 밴드쏘도 천천히 천천히 작업을 해서 결과물을 뽑아냅니다.

![20190815_140609.jpg](https://cdn.steemitimages.com/DQmVZqsX89siUpmuu161rzHnwVNx3eVVXUD6mC8rf1aw4s9/20190815_140609.jpg)

#### 3. 트리머를 이용한 면가공.
---

밴드쏘를 이용한 결과물은 정확한 원이 아니고 면이 톱자국으로 거칠거나 마찰로 탄 자국이 많기 때문에 최종적으로 면 가공을 해줘야 합니다.
이때 많이 이용되는 것이 패턴 패턴비트를 트리머나 루터란 기계에 끼워 면가공을 하는 것입니다.

![20190815_143831.jpg](https://cdn.steemitimages.com/DQmapBhykM4rXc5hHbp8qYfP2dUEAq3kSudNxe9pGNNtq41/20190815_143831.jpg)

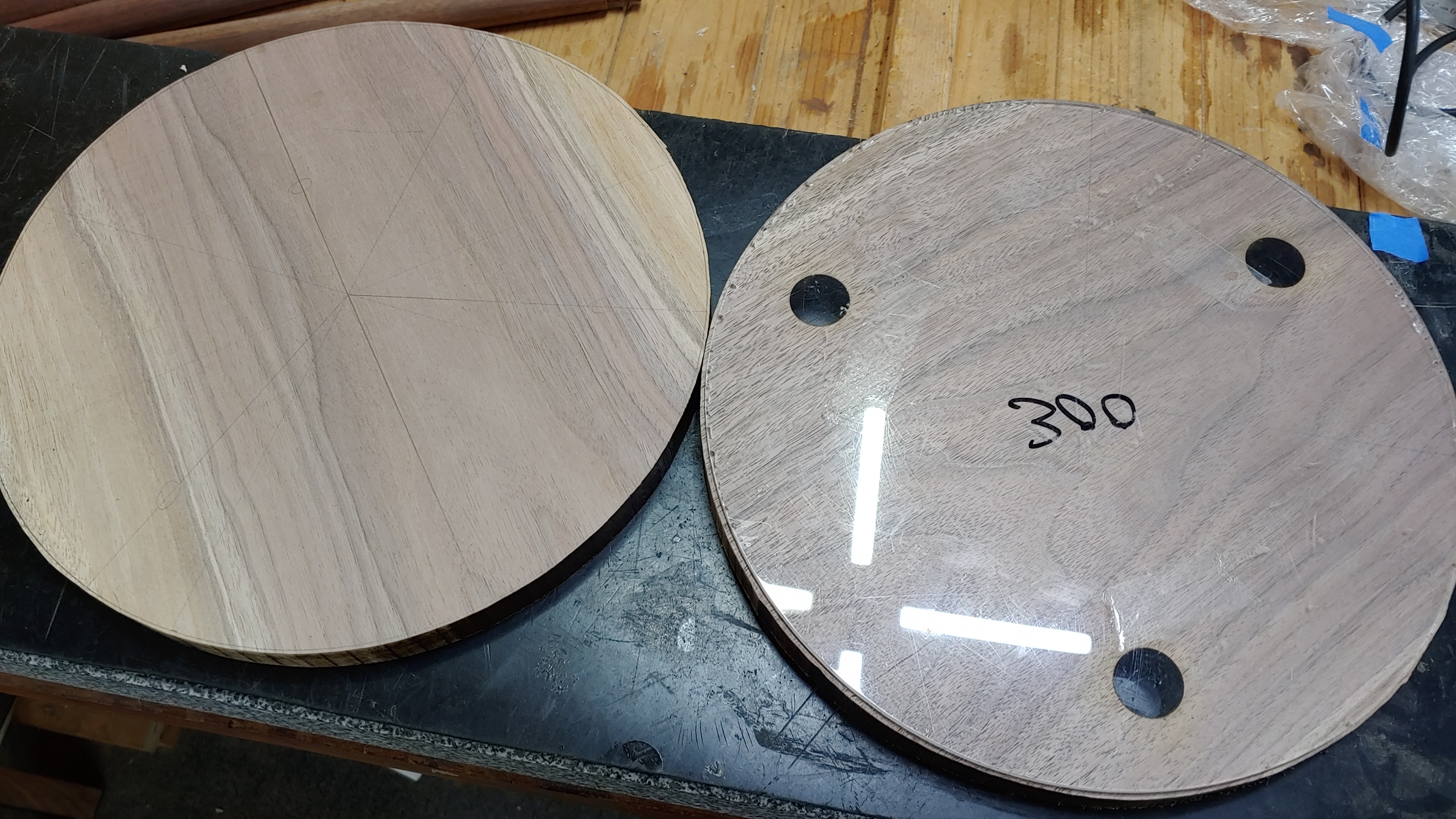

우선 원형패턴을 가재단한 원형상판에 붙입니다.

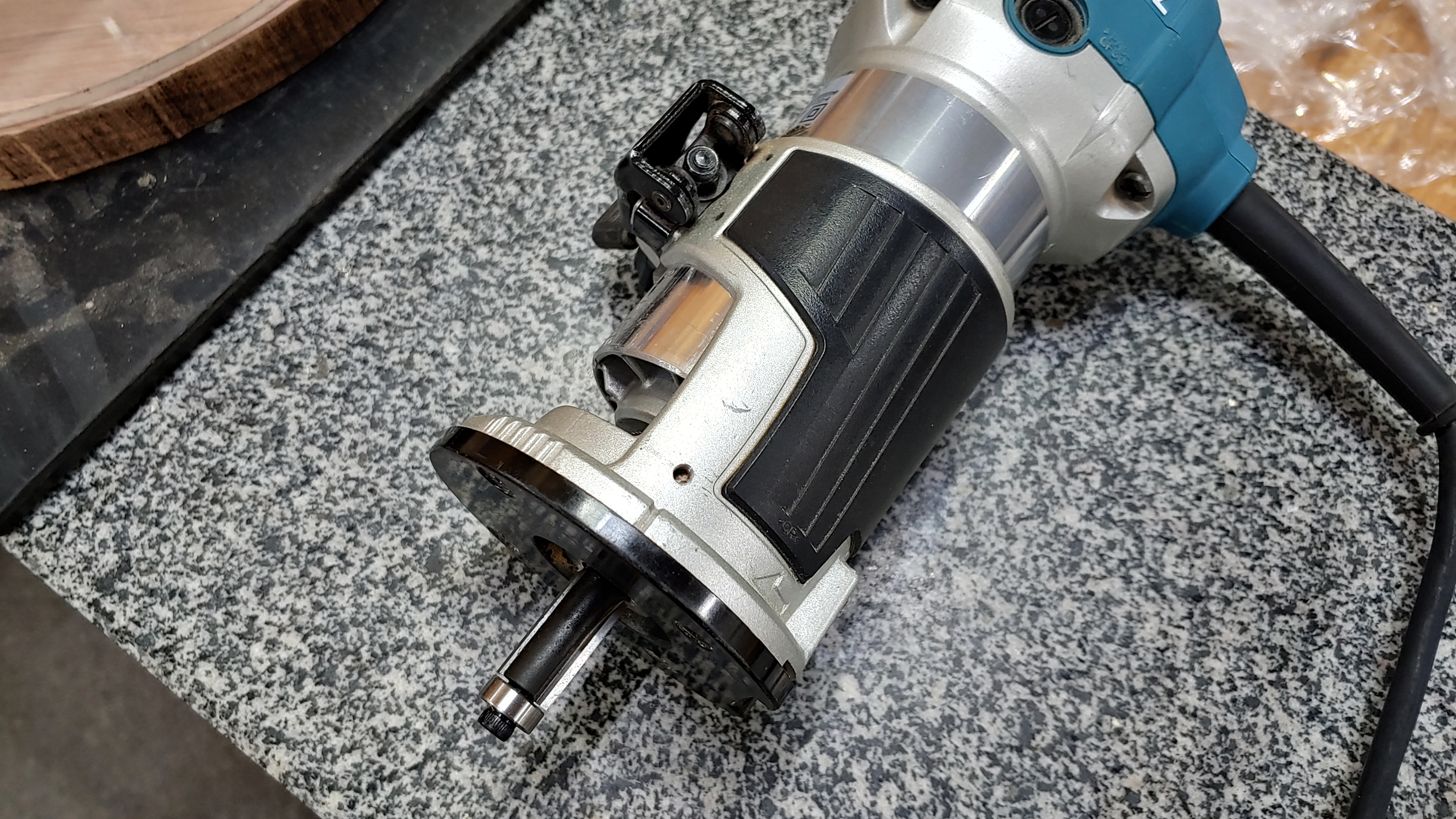

그리고 트리머를 이용해 가공을 하는 것이지요.

![20190815_143902_HDR.jpg](https://cdn.steemitimages.com/DQmQwTvmdNRNXfsPHpxRUV4Fzhbriw6AKzpLtYJF792uGd3/20190815_143902_HDR.jpg)

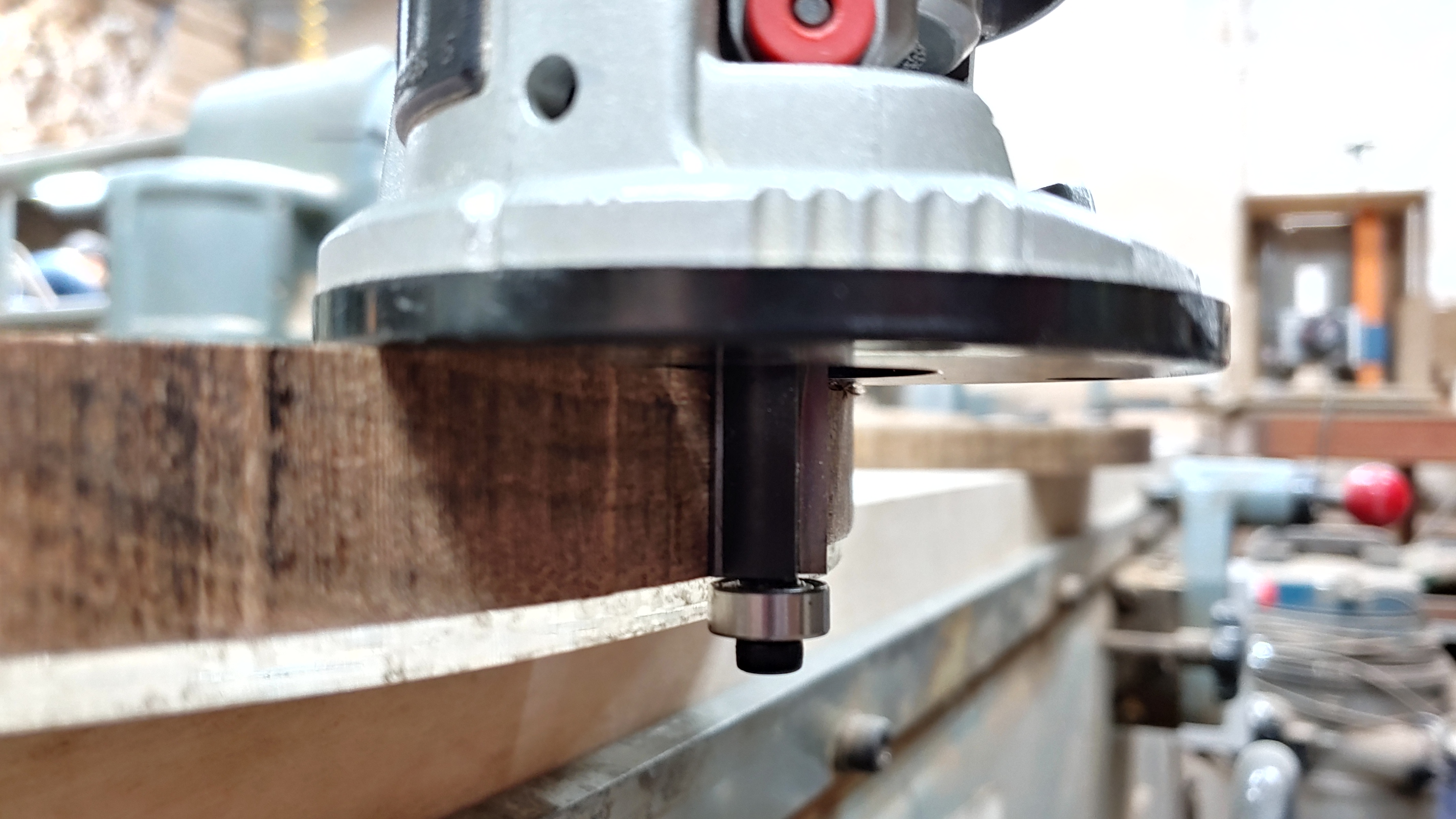

패턴비트는 아래에 날과 동일한 지름의 베어링이 달려 있어서 패턴의 면을 따라 이동하면서 부재의 면을 깍아냅니다.

![20190815_145106_HDR.jpg](https://cdn.steemitimages.com/DQmXDWhsAksJFTvAxZUNYU58GfjQd5wtXEtGVUxGTFr2jxZ/20190815_145106_HDR.jpg)

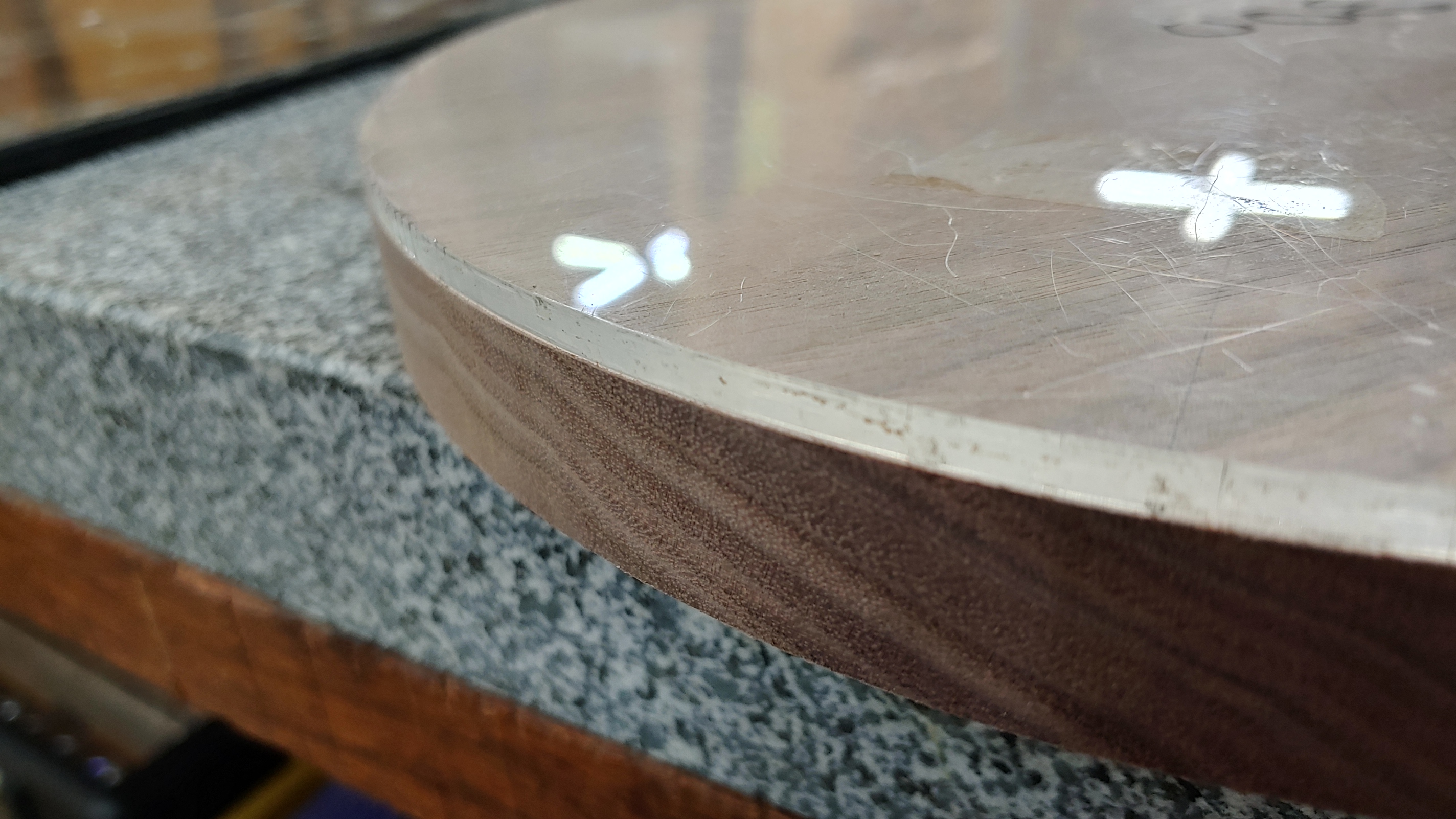

패턴을 사용하는 이유는 판재를 이용한 동일 크기의 결과물을 여러개 만들때 꼭 필요합니다.

![20190815_155037_HDR.jpg](https://cdn.steemitimages.com/DQmZcAjaW1PW4htRtTeKfF4QM389ZxUX9bb2a6y4LLS2yGo/20190815_155037_HDR.jpg)

![20190815_161119.jpg](https://cdn.steemitimages.com/DQmX6QZ8wsyB7buaXaxdTauBRHJ3bjhc4NvngCViEnBbY1Y/20190815_161119.jpg)

면도 깔끔해 지고 결과물도 동일하게 나오지요.

---

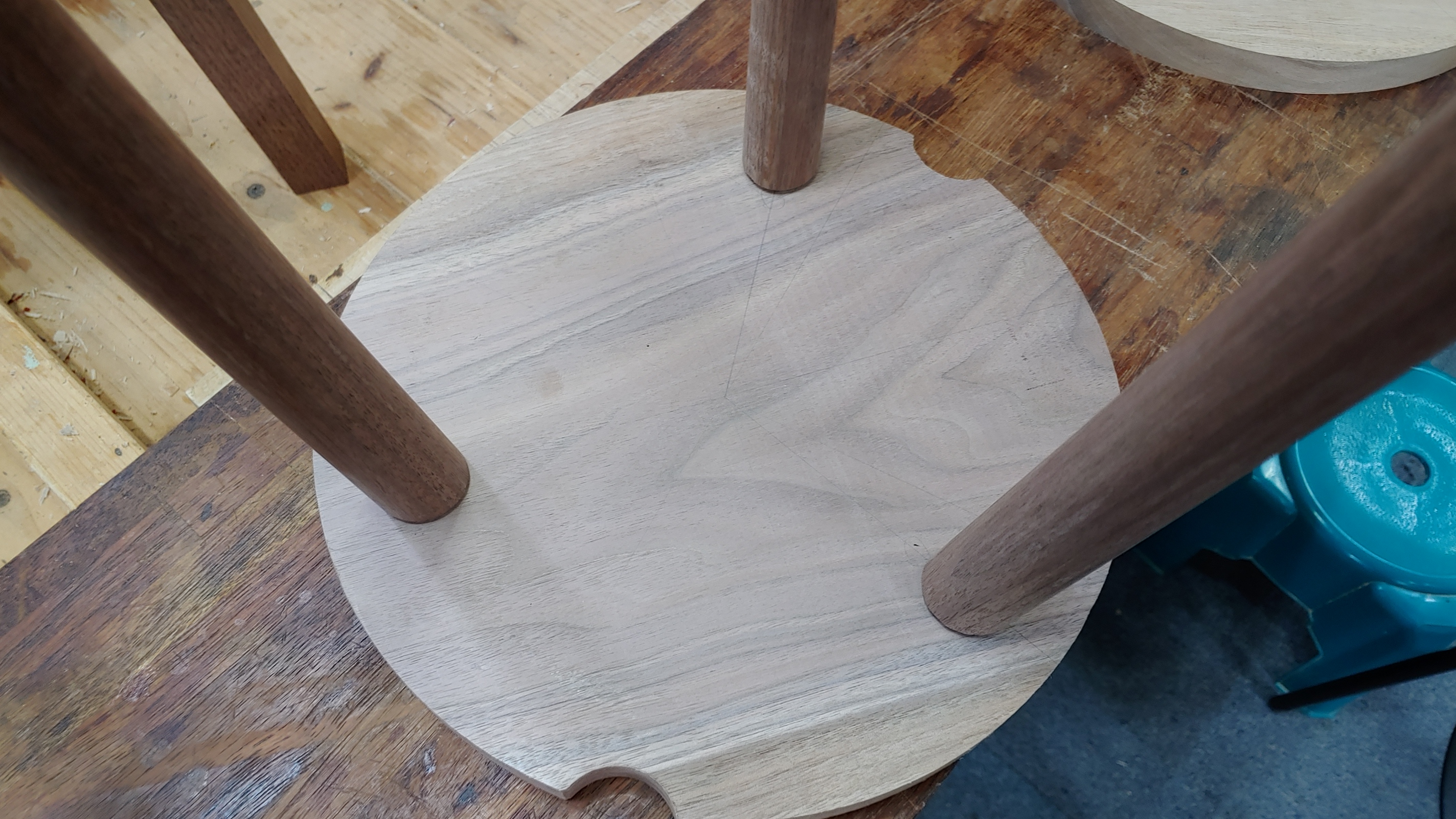

상판 작업을 다 했으니 다리도 한번 암장부에 맞는지 껴 봅니다.

![20190815_161218.jpg](https://cdn.steemitimages.com/DQmW9EJw7SMzoNgkXKMkiZMhTc8s9C3z6fkatd6C4NZ4VAY/20190815_161218.jpg)

![20190815_161353.jpg](https://cdn.steemitimages.com/DQmefQvkEy5euKCjtUXSLEDtTbx5kL8FfUB1onQCf6JbMhS/20190815_161353.jpg)

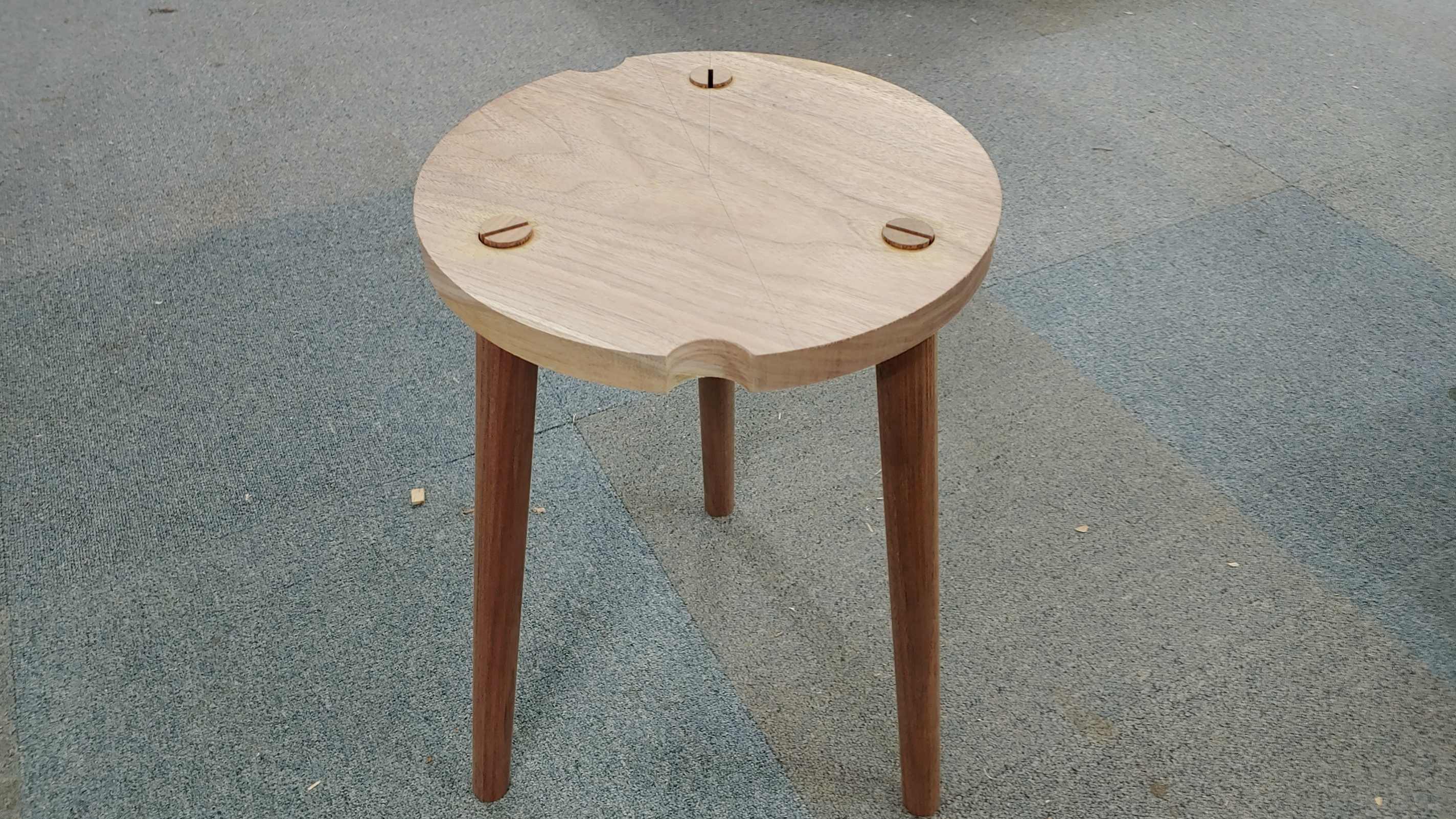

숫장부의 가운데에 홈이 있는 것은 결합강도를 높이기 위해 쐐기를 막기 위함입니다.

다음편에는 실제 상판과의 결합 방법과 결과물을 올려 보도록 하겠습니다.

감사합니다.^^
